Технические характеристики пленки Q-TERM

 узнать стоимость

1212

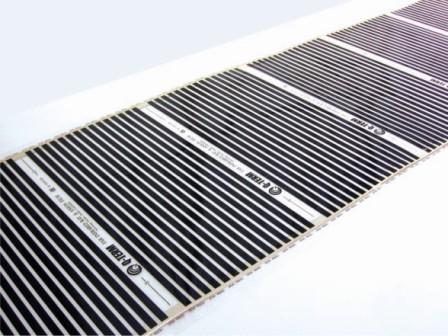

     Нагревательная пленка Q-TERM - современный продукт,  изготовленный с применением высоких технологий. Основной материальный носитель данной системы – инфракрасная нагревательная пленка. Она представляет собой сверхтонкую (0,275мм) полимерную пленку, которая излучает со своей поверхности дальние инфракрасные лучи (длина волны 5-20 мкм), положительно влияющие на здоровье человека.  Излучателем является углеродная (карбоновая) паста, на которую по медно-серебрянным проводникам подается напряжение 220 Вольт переменного тока. Теплопроводность углеводородного волокна (карбона) намного выше, чем у аналогов, которые используются в системах обогрева и, как следствие этого, высокая эффективность, при меньшем энергопотреблении.

1211212112 1112

     Поставка:Нагревательная пленка Q-TERM поставляется в рулонах. Толщина пленки 0,275мм.
Ширина полотна пленки: 502мм (140м/пог в рулоне), 802мм (90м/пог в рулоне) и 1002мм (70м/пог в рулоне).  Вес одного рулона 28кг.
Линия возможного отреза пленки через каждые 25см.

     Технические характеристики:

  • напряжение сети 220-230 Вольт 50 Hz;
    максимально потребляемая мощность 200 Вт с 1м2 пленки;
    максимальная температура на поверхности пленки до 60Со;
    дальние инфракрасные лучи 90.4%;
    длина волны 5-20 мкм;
    температура плавления пленки 120Со;
  • электромагнитное поле практически отсутствует.

     Общая потребляемая мощность системы Q-TERM является произведением общего количества погонных метров пленки на мощность одного погонного метра пленки.

Модель пленки

Ширина пленки, мм

Толщина пленки, мм

max Потребляемая мощность пленки, Вт/п.м *

TERM 0520

502

0,275

100

TERM 0820

802

0,275

160

TERM 1020

1002

0,275

200

 * - Максимальная потребляемая мощность (на этапе прогрева покрытия до необходимой температуры).  После достижения установленной на терморегуляторе температуры обычно потребляется 30-35% от максимальной мощности.

Убедитесь в том, что мощность электропроводки помещения позволяет добавить дополнительную нагрузку (равную рассчитанной общей мощности системы). В случае недостаточной мощности сети, предлагается установить меньшее количество нагревательной пленки. Другой вариант: локальный обогрев (небольшой площади комнаты).Ориентировочно для помещения с одной наружной стеной и высотой потолка 2,7 м в климатических условиях Украины необходимо 150-200 Вт на 1 м2 помещения для основного отопления.
Пример расчета потребляемой мощности:Общая площадь комнаты: 15 кв.м.Обогревая площадь (основное отопление): 10,5 кв.м. (70% общей площади)Максимальная мощность теплого пола Q-Term: 200 Вт/кв.м. (для температуры пола 45°С)Среднесуточная потребляемая мощность теплого пола Q-Term: 70 Вт/кв.м.Стоимость электроэнергии 1 кВт*час: 0,24 грн. Максимальная потребляемая мощность теплого пола (для расчета необходимой мощности электропроводки) = 10,5 кв.м. х 200 Вт/кв.м. = 2100 Вт / 1000 = 2,10 кВт*ч Среднесуточная потребляемая мощность теплого пола =10,5 кв.м. х 70 Вт/кв.м. = 735 Вт / 1000 = 0,735 кВт х 12 часов = 8,82 кВтСтоимость электроэнергии = 8,82 кВт х 0,24 грн./кВт*ч = 2,12 грн./сутки Среднемесячная потребляемая мощность теплого пола =8,82 кВт х 30 дней = 264,6 кВт
Стоимость электроэнергии = 264,6 кВт х 0,24 грн./кВт*ч = 63,50 грн.


Условия работы нагревательной пленки Q-TERM:
  • Первое обязательное условие – наличие источника питания 220 Вольт переменного тока, причем, при расчетах обязательно нужно учитывать, пусть временное, но максимальное энергопотребление. К примеру, подключение 10 м/кв нагревательной пленки – это 2 КВт в час, 20 м/кв – 4 КВт в час и т.д. Поэтому электросеть должна соответствовать силовым нагрузкам.
    Второе условие - наличие теплоотражающей изоляции – пенополиэтилена, которая прокладывается с тыльной, нерабочей стороны нагревательной пленки. Это позволяет направить теплоотдачу в нужном направлении.
  • Третье – наличие терморегуляторов. Это позволяет задать желаемую температуру покрытия с помощью выносного температурного датчика. Подключение нагревательной пленки к терморегулятору происходит параллельно.

     Установка системы под полом является наиболее распространенным способом применения, т.к. обеспечивает практически идеальное распределение температуры в помещении. Альтернативные способы установки пленки «Q-TERM»: на потолок и на стену (поля пленки могут прокалываться для крепления ее к горизонтальным поверхностям).
